在3月19日凌晨，索尼正式舉辦了名為“PS5之路”的直播活動。通過PS5的系統構架師Mark Cerny，索尼將原本為GDC 2020大會準備的內容通過直播形式公開，向玩家介紹了主機的硬件規格、系統構架等技術內容。根據電玩迷(dianwanmi.com)編輯了解與微軟Xbox Series X相同，PS5也同樣采用了AMD構架的芯片組，而PS5最亮眼的大概是它那急速的固態硬盤。

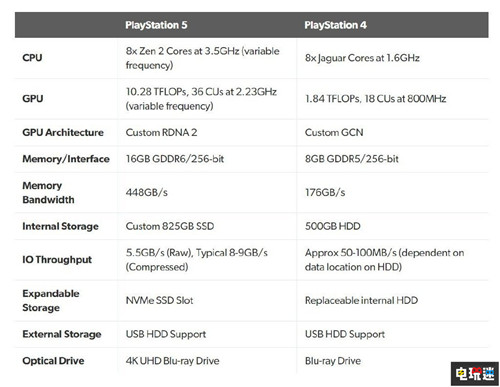

　　PS5硬件數據：

• CPU：AMD8核Zen2 3.5GHz變頻

• GPU：定制 RDNA 2 架構，36 處理單元，2.23GHz，10.28TFlops

• 內存：256 位寬 GDDR6，448GB/s

• 內置存儲：825GB 定制 SSD

• 數據傳輸速度：5.5GB/s（基礎），8-9GB/s（壓縮數據）

• 存儲擴展：NVMe SSD 插槽

• 外接存儲擴展：USB 外置硬盤

• 光驅：4K UHD 藍光光驅

　　如果與Xbox Series X相比的話，PS5在芯片組方面同樣采用了AMD的Zen2與RDNA2，不過索尼采用了變頻策略將芯片組的運行頻率可以調整到相當高的地步。不過在沒有公開主機真實結構的現在，很多人都很擔憂PS5在如此高頻下的散熱問題。但是Mark Cerny表示PS5將會采用一套獨特的功耗負載算法，就算外界的溫度變化劇烈也不會導致散熱出現問題而降頻。由于 7nm FinFET 制程帶來的晶體管密度提升，這 36 個 RDNA2 處理單元的總晶體管數與 58 個 PS4 GPU 處理單元相當，同時浮點運算能力也遠超PS4。

　　PS5的GPU雖然在浮點運算方面略遜于Xbox Series X，但是PS5同樣具有硬件光線追蹤技術，PS5的AMD定制GPU將會擁有與AMD桌面級GPU同等的渲染技術水平。

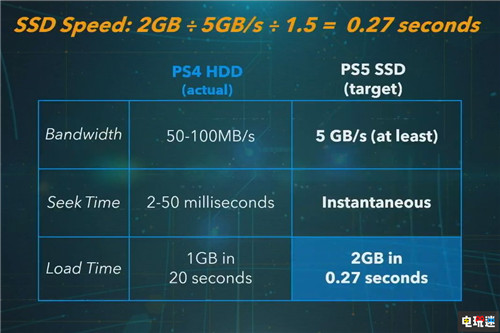

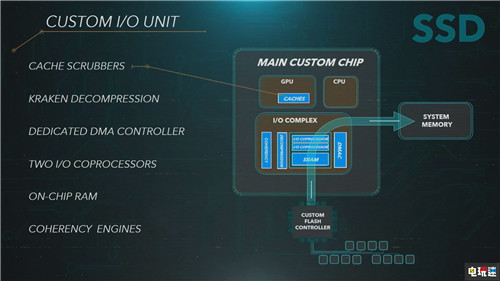

　　同時作為直播重頭戲的SSD，雖然825GB的容量設定與一般工業標準的SSD不同，但是這也是出于索尼在SSD研發上使用的新技術有關。由于這種獨特技術，PS5的SSD速度超過Xbox Series X一倍，實現了在5.5GB的理論帶寬下，可實際每秒傳輸8 ~ 9GB數據的驚人速度。獨特的SSD也就印證了此前索尼演示中有游戲的近乎瞬間讀取完畢的驚人速度。

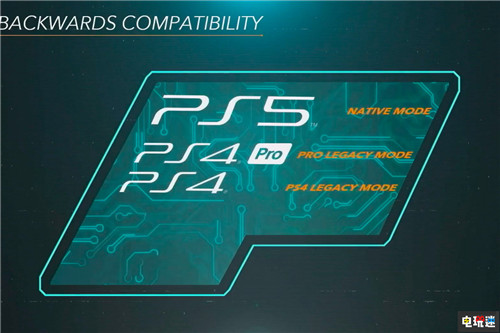

　　PS5也同樣在發售的同時就支持PS4游戲，PS5將以三種模式向下兼容PS4游戲，第一種可以增強現有的PS4游戲性能，而第二與第三種模式則是模擬PS4與PS4 Pro的運行環境，索尼承諾將有大約100款PS4游戲加入PS5首發陣容。
